Alfa Romeo Giulia/Stelvio 2.2 engine oil pressureCAN 2 Instrument Panel bridge
Predstavljamo CAN2IP (CAN 2 InstrumentPanel) uređaj koji je namijenjen prikazu bitnih informacija koje su nedostupne u standardnim načinima prikaza.
Jednostavna instalacija: CAN2IP bridge uključite u OBD priključak i sve je spremno!
Na CAN2IP bridge PRO možete povezati dodatni vanjski 2.8" TFT ekran putem BlueTooth komunikacije ili bilo koji drugi uređaj, ukoliko želite napraviti svoj interface, aplikaciju ili DataLogger.
CAN2IP bridge PRO kontinuirano šalje podatke na bilo koji vanjski BlueTooth uređaj koristeći ASCII SeralStream.
NAPOMENA: CAN2IP bridge uređaj ne radi ako je u automobil ugrađen SGW! U tom slučaju možete ugraditi SGW bypass.
CAN2IP bridge LITE/PRO
- jednostavna instalacija
- jednostavan WiFi update za sve buduće nove verzije (koristeći mobilni HotSpot)
- mogućnost nadogradnje LITE > PRO
- mogućnost "custom" FW na zahtjev korisnika
- CAN2IP bridge je kompatibilan sa 7" i 3.5" InstrumentPanel ekranima
- automatski "sleep" mode
- mala potrošnja
TEHNIČKE KARAKTERISTIKE
CAN2IP bridge LITE/PRO
- ABS max DC input voltage 36.3V
- DC input voltage 10-16V
- OBD 12V DC pin reading tolerance <=2%
- DC Current (with BT) <=100mA (@12VDC input voltage)
- DC Current (without BT) 55-65mA (@12VDC input voltage)
- DC Current (sleep mode) <=15mA (@12VDC input voltage)
- Dimenzije 100x48x24mm
CAN2IP bridge PRO EXT 2.8" TFT
- DC input voltage USB 5V
- DC Current (with BT) <=250mA (@5VDC input voltage)
- Dimenzije 97x60x19mm (bez magnetnog nosača)
DODACI
OBD produžni kabel M+Ž cca. 30cm
- Ukoliko želite 'sakriti' CAN2IP bridge uređaj, pogotovo korisno za Alfa Romeo Giulia vozila koja imaju vodoravno postavljeni OBD konektor
SGW bypass
- Vrlo male dimenzije: 42x35x22mm
- Originalni MOLEX konektori 8 pin + 12 pin
- Pasivni uređaj, bez ikakve dodatne elektronike
VAŽNE NAPOMENE:
* SGW (Security GateWay) je vrlo bitna sigurnosna komponenta koja spriječava neovlašteno programiranje vozila!
* Iako CAN2IP bridge ne radi apsolutno nikakve modifikacije na CAN uređajima u vašem vozilu već isključivo sluša određene CAN adrese te koristi standardne OBD PID-ove za prikaz informacija, ugrađeni SGW ne dozvoljava normalnu CAN komunikaciju pa ga je potrebno premostiti jer u protivnom CAN2IP bridge ne može raditi!
* Ugradnju SGW bypass modula radite na vlastitu odgovornost! U slučaju bilo kakvih problema, nismo odgovorni za bilo kakve direktne ili indirektne posljedice u smislu osporavanja jamstva na vozilo i drugih potencijalnih problema!
CIJENE
* primjenjivo samo za AT8 mjenjače, MT6 nemaju ovaj prikaz
** AT8: R/N/1/2/3/4/5/6/7/8 | MT6: R/N/1/2/3/4/5/6
Pošaljite nam upit na:
info@stage1.hr
CAN2IP bridge PRO EXT 2.8" TFT
Dodatna funkcionalnost za CAN2IP bridge PRO
- mogućnost povezivanja dodatnog vanjskog 2.8" TFT ekrana putem BlueTooth komunikacije
- mogućnost povezivanja bilo kojeg drugog uređaja putem BlueTooth komunikacije (korisno ukoliko želite napraviti svoj interface, aplikaciju ili DataLogger)
* CAN2IP bridge PRO kontinuirano šalje podatke na bilo koji vanjski BT uređaj koristeći ASCII SeralStream.

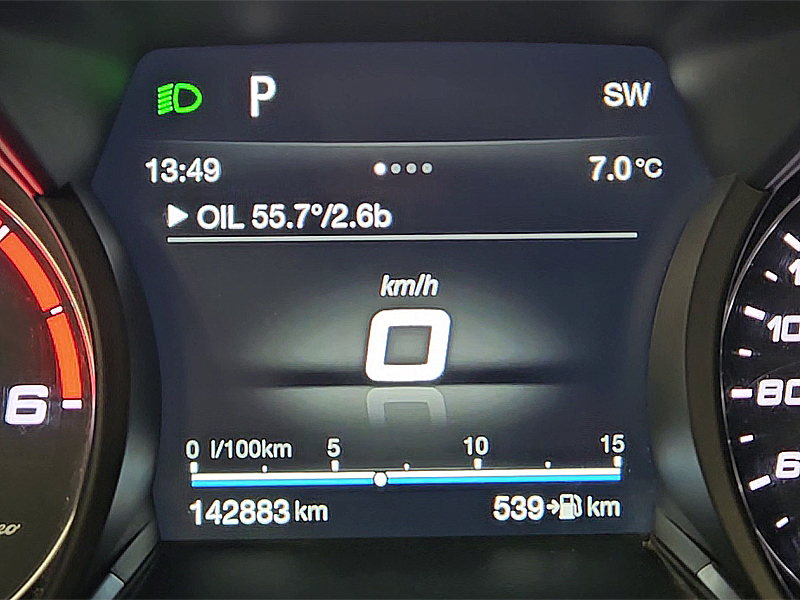

Display 1
Engine oil temperature [°C]/pressure [bar]
Display 2
Engine coolant temperature [°C]
Display 3
DPF status (clogging/regeneration) [%]
Display 4
DPF temperature [°C]
Display 5
TURBO temperature [°C]
Display 6
AT8 gearbox oil temperature [°C]
Display 7
engine oil degradation [%]
Display 8
turbo boost [bar]
Display 9
turbo boost bar graph [ooooooooo]
Display 10
torque (actual torque on AT8) [Nm]
Display 11
accelerator pedal position [%]

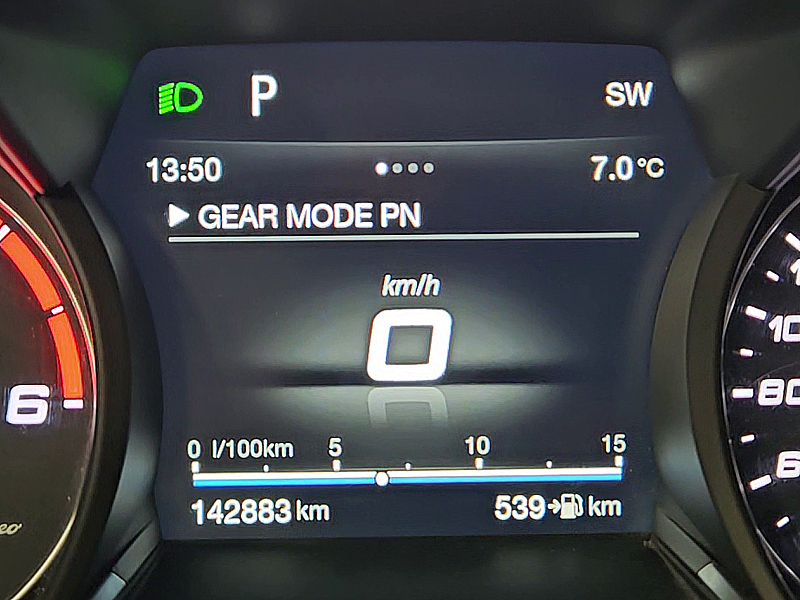

Display 12
AT8 mode|gear: P/D/M | R/N/1/2/3/4/5/6/7/8
Display 13
cabin temperature [°C]
Display 14
engine speed [rpm]

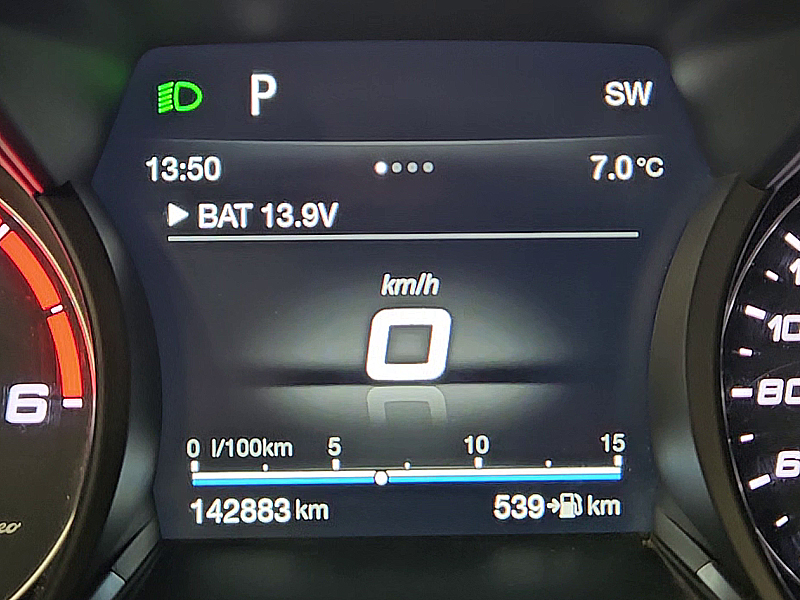

Display 15
battery voltage [V]
Display 16
OBD battery voltage [V]
Display 17
Device ID

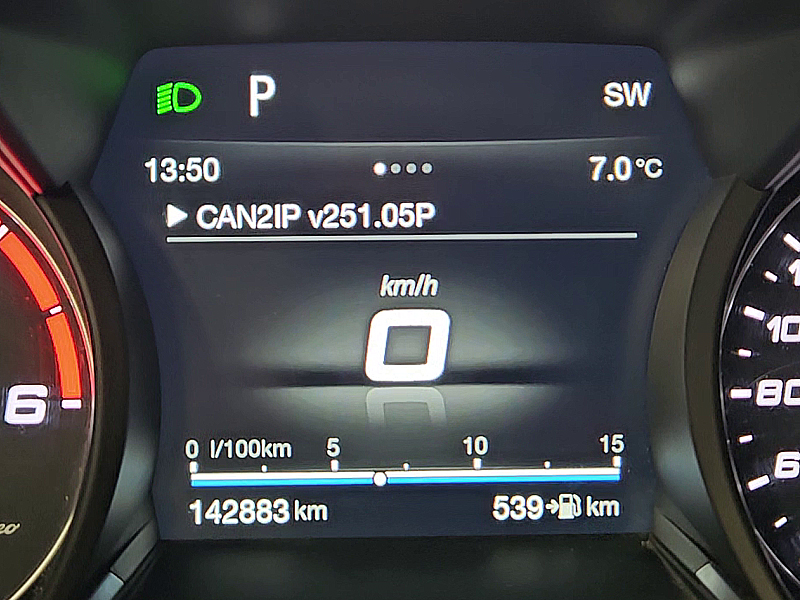

Display 18
SW version
AT8/MT6 KONFIGURACIJA
Odabir vrste mjenjača AT8/MT6
Uređaj je inicijalno podešen na AT8 vrstu mjenjača. Ukoliko imate ugrađen MT6 mjenjač, konfiguraciju možete napraviti na način da:
1. tipkama CC SET UP/DOWN odaberete izbornik AT8 mode|gear: P/D/M | R/N/1/2/3/4/5/6/7/8 (Display 12)
2. dugim pritiskom na tipku RES odaberete vrstu mjenjača AT8/MT6
- MT6 nema mogućnost prikaza temeprature ulja mjenjača i AT8 torque
WiFi FW NADOGRADNJA
FW nadogradnja putem mobilnog HotSpota
Uređaj možete nadograditi na noviju FW verziju na način da:
1. tipkama CC SET UP/DOWN odaberete izbornik SW version (Display 18)
2. dugim pritiskom na tipku RES pokrenite WiFi update
- za update, na svom mobilnom telefonu morate konfigurirati WiFi HotSpot 2.4GHz sa postavkama SSID/PASS: default123/default123 te morate imati stabilan pristup internetu
- napredak nadogradnje se prikazuje na InstrumentPanelu te ćete po završetku dobiti poruku o uspješnom/neuspješnom statusu
- nadogradnja traje nekoliko sekundi i ostvaruje manje od 2MB podatkovnog prometa
FW ZAPISNIK IZMJENA
Posljednje ažuriranje: 24.02.2025 CAN2IP v251.09x
- ispravljena greška u prikazu tlaka ulja
- manje optimizacije
Prethodno ažuriranje: 18.02.2025 CAN2IP v251.08x
- promjene u rutinama za čitanje CC/ACC tipki
- dodana nova rutina za MENU LOCK/UNLOCK: dugim pritiskom na tipku RES, na svim menijima osim UPDATE i GEAR MODE, odabrani prikaz ostaje zaključan prilikom korištenja CC/ACC SET tipki
CLUSTER postavke prikaza
Za optimalno funkcioniranje CAN2IP bridge uređaja, poželjno je u postavkama "Cluster Settings" isključiti Phone/Audio/Nav info prikaze ili napraviti konfiguraciju prikaza prema Vašim potrebama.
S obzirom da se prostor prikaza na InstrumentPanelu dijeli među svim ostalim uređajima, svaka nova informacija će biti "prepisana" preko postojeće.
